學電機之時到某高壓電機廠實習，幾個星期下來，收獲了不少新知識，其中高壓電機復雜的結構讓人總也摸不著頭腦，特別提出了關于空—空冷卻器的一些問題。

      別說是新員工，就是經驗老道的設計員不見得能說得清形狀各異的空—空冷卻器或熱交換器。今天西安泰富西瑪電機技術人員針對空—空冷卻器與大家做一個交流。
1 空—空冷卻器概述

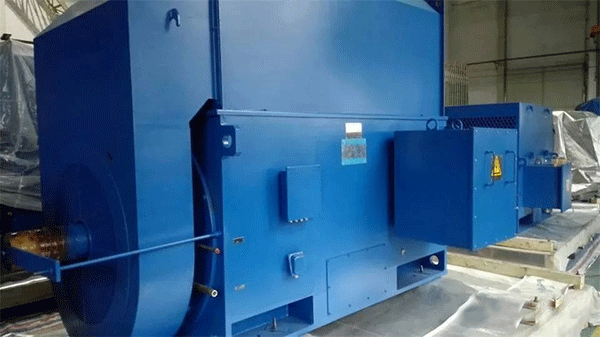

      全封閉空—空冷卻電動機是通過熱交換器(空—空冷卻器)的內部空氣(電動機熱空氣)來冷卻，空—空冷卻器本身又由外部冷卻空氣流經熱交換器(空—空冷卻器)來冷卻。全部設備由一個空—空冷卻器和一個裝在電動機軸上的外風扇組成或由一個空—空冷卻器和軸流風機組成。空—空冷卻器通常由專業生產廠制造，高壓電機設計時需確定單位時間所需交換的熱量和溫度差。

2 所需交換的熱量

      確定單位時間所需交換的熱量根據電機的功率，依照效率參數及允許容差，計算出電機的總損耗。考慮總損耗中含有機械耗等未轉化成熱能部分，另電機除空空冷卻器本身外，還有軸承散熱、高壓電機表面散熱等因素，在計算 時通過冷卻管散出的熱量可取電機總損耗的 70～75%。

3 溫度差

      在換熱過程中，按照參與換熱兩流體的溫度沿傳熱壁面變化情況，可分為恒溫傳熱和變溫傳熱兩種，高壓電機溫升穩定后冷卻器屬穩定變溫傳熱狀態，即間壁兩側的流體溫度僅隨傳熱壁面位置的不同而變化，而與時間無關。

      由于兩流體在傳熱過程中間壁兩側各點的溫度是不同的，因此其各點的溫度差也就不同，如何計算穩定變溫傳熱過程的溫度差，實際上是求平均溫度差 的問題。間壁兩側流體進行熱交換時，有逆流、并流、錯流和折流等幾種形式。
4 空—空冷卻器風機維護保養

      經常性巡檢，運行中有無異常性聲音和振動；回轉部件有無過熱、松動。

      定期維護保養：全面檢查各零、部件的緊固狀態風筒與葉輪的徑向間隙檢查；葉片角度及葉片沿風機軸向跳動；清除風機葉片表面油污。

      使用注意事項：風機使用角度不得超過規定的調角范圍以防電機過載；每次檢修和更換高壓電機時，必須注意接線相位，應保證風機葉輪俯視順時針方向旋轉。

5 徑向通風和混合通風

      由于大中型高壓電動機的定、轉子鐵心內部都有徑向和軸向通風道，按照西安泰富西瑪電機內部冷卻空氣流動的方向，電機內部的通風方式可分為徑向通風和混合通風兩種型式。

      混合通風系統總體上屬于串聯風路，風路長、風阻高和風壓降大，需要在一端安裝大尺寸風扇以加大通風量，但容易造成以下不良后果：

      1、風扇損耗增大；

      2、鐵心兩端風路截面寬度不對稱；

      3、通風道最小面積小、鐵心兩端溫差大。

      而徑向通風總體上屬于將串聯風路的風阻一分為二，再并聯起來，風阻大大減降低。具有下列優勢：

      1、充分利用了轉子上能夠產生風壓的零部件通風槽片和轉子幅板產生風壓；

      2、具有轉彎風阻少、風路短、風壓降小和風扇損耗低的特點；

      3、有很好的節能降耗效果。
